KLZB213A

产品介绍

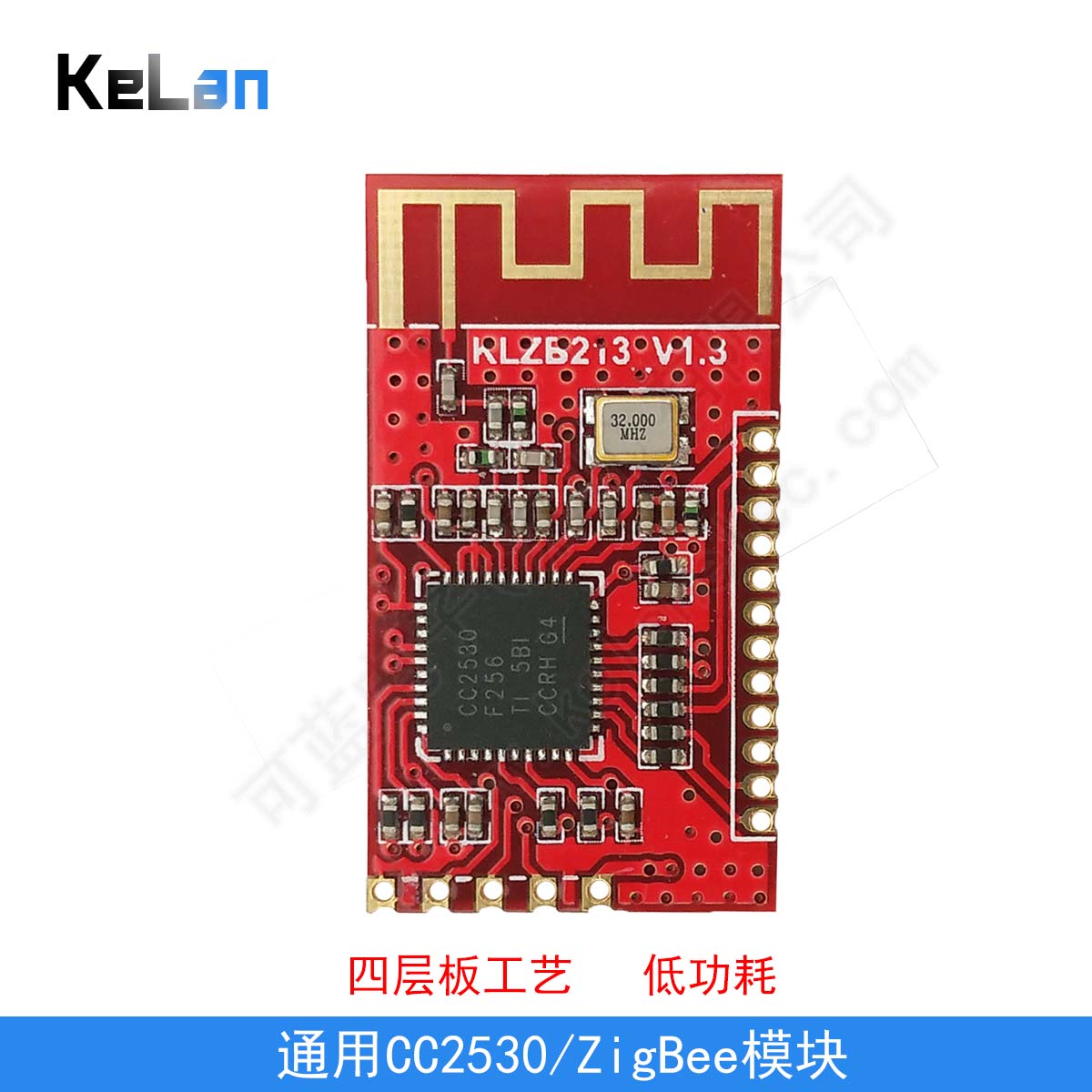

KLZB213A是一款通用低功耗zigbee无线模块，采用TI公司生产的CC2530F256RHAR第二代zigbee主控，有高性价比，市场使用的厂商广，兼容性强，技术资源丰富，编程简单的特点。

模块装载开放式Zstack代码即可实现基础zigbee通讯，标准家居自动化(ZHA协议)，标准灯光控制(ZLL协议)等应用，由于Zstack的开放性，代码结构简单，软件开发者还可以根据项目需要添加应用程序完成更多的功能，比如采样温度，继电器控制，按键输入，亮度控制，红外学习与发射等。

模块尺寸/引脚接口图：

模块参数：

芯片资源：

CPU内核：增强型高速8051(指令完全兼容标准8051)

FLASH大小：256KB

SRAM：8KB

1个16位定时器(支持5路PWM)，2个8位定时器

最高12bit的ADC

2个UART，1个SPI

供电电压：                                             2V~3.6V，推荐3.3V

ESD：                                                    2000V

接收电流(只接收不发送数据时)：                约24mA

发射电流(瞬间峰值)：                               约38mA

睡眠电流(只有睡眠定时器运行)：                1uA

使用温度：                                             -40-100℃

使用湿度(相对)：                                     10%-85%

产品重量：                                              约1.0克

无线发射功率：                                       4.5dBm

无线接收灵敏度：                                    -97dBm

无线频段：                                             2.4G/26信道

无线协议：                                             IEEE 802.15.4/zigbee

配套资料：

1.     案例代码(自组网通讯，zigbee转串口)

2.     协议栈和编程工具

3.     封装库(AltiumDesigner)和接口图，尺寸图等

典型应用

1.     智能家居、灯光控制、智能电表、交通灯等

2.     工控(如RS485改造无线)

3.     简单无线传输
