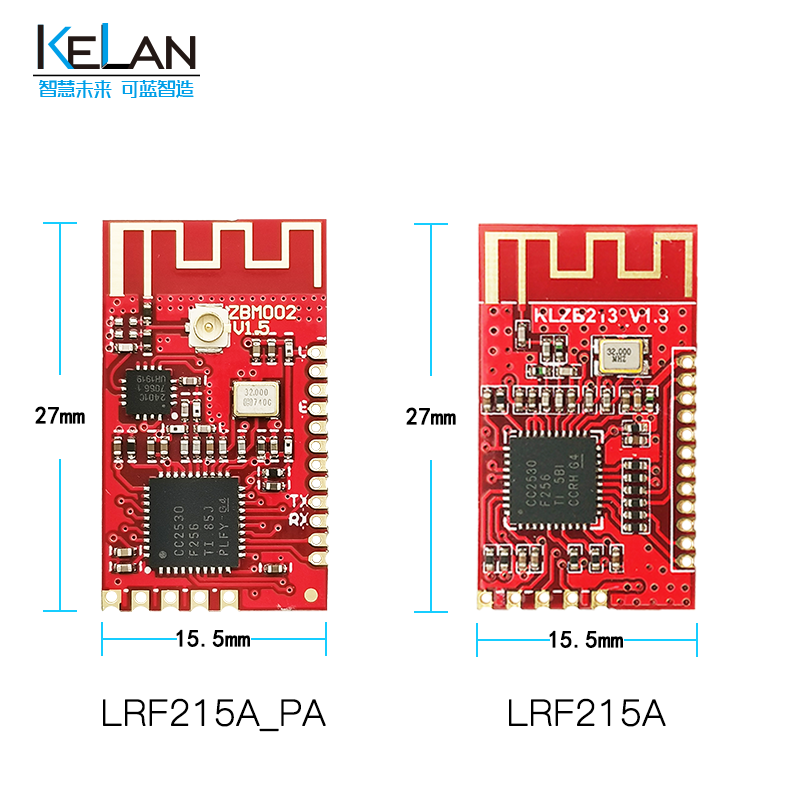

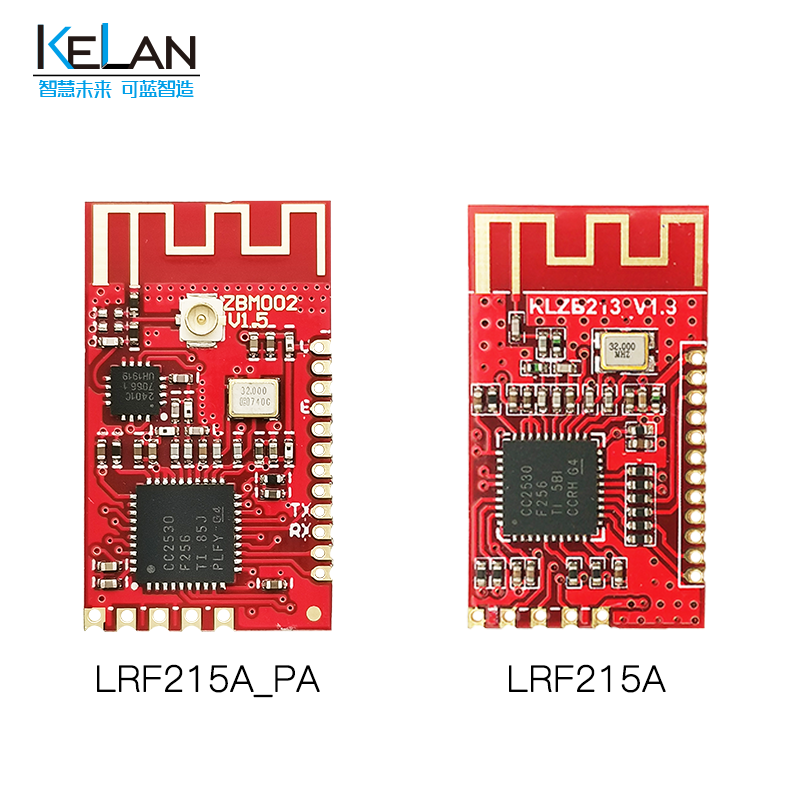

zigbee无线串口模块 LRF215A系列

模块管脚图：

模块其他参数特性：

产品型号：             LRF215A            LRF215A_PA

主控芯片：                         CC2530F256

正常电流：               22mA                   32mA

发射电流：               38mA                   118mA

使用湿度(相对)：           90%以下（无水凝）

应用场景：

      LRF215系列模块采用星型网络结构，可以实现一对一，一对多，多对一通信。同一空间内可以存在6万多个网络，且不同网络之间互不干扰。

      真正做到免组网，即插即用。省去组网和网络管理的复杂和麻烦。

      支持防碰撞检测，防止多个节点同时发数据时发送冲突。

      支持硬件层应答，自动建立重发机制，保证数据的稳定传输。

      四种节点类型：

       ①协调器：是星型网络的中心节点，一般可称为主机。一个网络仅有一个协调器的存在；

       ②路由器：作为数据中继的节点，同时也兼有终端节点的功能；

       ③终端：作为星型网络的周边节点，与指定目的地址的模块通讯（一般为协调器）；

       ④低功耗终端：不工作时，以极其低的功耗休眠。

      休眠电流低至1uA。专门为电池供电的方式而使用的节点，在不工作时进行休眠，最大程度的延长电池使用时间。休眠时无法接收也无法发送数据。可使用硬件外部唤醒，也可以模块内部定期自动唤醒。

      案例：1节14250电池供电的无线温度采集板，模块每分钟采集发送一次数据，使用时间长达2——3年。

      用户使用二次开发功能，可通过SDK中提供的丰富API对模块进行编程，来实现一些简单的功能，以此可以省去一个单片机，节约成本。

      二次开发功能需要用户具备一定的编程能力。

      ①配置界面：用户把无线模块连接上电脑，选择正确的COM口，连接上软件，可使用配置界面直接配置一些参数，也可以读取模块现有的状态。如下图所示：

      模块出厂默认参数：节点类型：终端；  波特率：38400；  PANID：6688；  信道：15。

      ②串口助手界面：用户把无线模块连接上电脑，选择正确的COM口，连接上软件，可使用串口助手界面查看收到是数据，或发送数据。如下图所示：

      ③固件升级界面：用户把无线模块连接上电脑，选择正确的COM口，可使用固件升级界面下载固件。二次开发时，使用此软件下载固件。如下图所示：

      有相应串口指令可配置无线模块，详细指令表请见说明书。

      若串口收到是数据首字节为0xFD和0xFC，则进一步判断后续的数据是否为有效指令，若有效，则执行指令操作。否则这些字节和后面的数据则自动进入数据传输模式。

      指令识别功能可关闭，若关闭，则所有数据自动作为数据传输。
