产品选型
| 产品型号 | 尺寸 | 供电电压 | 接口 | 通信距离 | 使用温度 | 最大发射功率 | 接收灵敏度 |
|---|---|---|---|---|---|---|---|
| LRF215U | 15*31*2.6mm(不含USB) | USB 5V | USB | 120米 | -25~80℃ | 4.5dBm | -97dBm |
| LRF215U_PA | 15*31*2.6mm(不含USB) | USB 5V | USB | 板载天线600米； 外接天线1000米 | -25~80℃ | 22dBm | -110dBm |
产品介绍

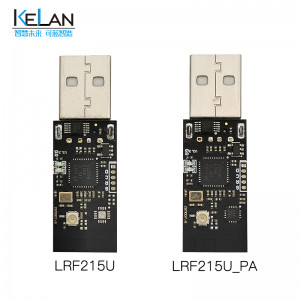

LRF215U与LRF215U_PA，是可蓝物联推出的zigbee多节点无线转USB口透传模块。
模块有常规款和大功率款，最高可达22dBm的发射功率和-110dBm的接收灵敏度，保证了信号的穿透能力和长达1000米视距依旧稳定的通讯距离。
串口指令可调用所有无线相关的操作，另有配置软件可以更加简单直接地配置模块。
网络结构为星型网络，免组网，参数匹配即可通信。多节点，一个网络可支持几千个终端。多节点通信不冲突，无干扰。
U系列产品一般作为协调器插在电脑或PLC等设备上使用。
模块管脚图：
LRF215U与LRF215U_PA的封装相同
模块其他参数特性：
产品型号： LRF215U LRF215U_PA
主控芯片： CC2530F256
正常电流： 32mA 40mA
发射电流： 46mA 136mA
使用湿度(相对)： 90%以下（无水凝）
应用场景：
LRF215系列模块采用星型网络结构，可以实现一对一，一对多，多对一通信。同一空间内可以存在6万多个网络，且不同网络之间互不干扰。
真正做到免组网，即插即用。省去组网和网络管理的复杂和麻烦。
支持防碰撞检测，防止多个节点同时发数据时发送冲突。
支持硬件层应答，自动建立重发机制，保证数据的稳定传输。
四种节点类型：
①协调器：是星型网络的中心节点，一般可称为主机。一个网络仅有一个协调器的存在；
②路由器：作为数据中继的节点，同时也兼有终端节点的功能；
③终端：作为星型网络的周边节点，与指定目的地址的模块通讯（一般为协调器）；
④低功耗终端：不工作时，以极其低的功耗休眠。
用户使用二次开发功能，可通过SDK中提供的丰富API对模块进行编程，来实现一些简单的功能，以此可以省去一个单片机，节约成本。
二次开发功能需要用户具备一定的编程能力。
①配置界面：用户把无线模块连接上电脑，选择正确的COM口，连接上软件，可使用配置界面直接配置一些参数，也可以读取模块现有的状态。如下图所示：
模块出厂默认参数：节点类型：终端； 波特率：38400； PANID：6688； 信道：15。
②串口助手界面：用户把无线模块连接上电脑，选择正确的COM口，连接上软件，可使用串口助手界面查看收到是数据，或发送数据。如下图所示：
③固件升级界面：用户把无线模块连接上电脑，选择正确的COM口，可使用固件升级界面下载固件。二次开发时，使用此软件下载固件。如下图所示：
有相应串口指令可配置无线模块，详细指令表请见说明书。
若串口收到是数据首字节为0xFD和0xFC，则进一步判断后续的数据是否为有效指令，若有效，则执行指令操作。否则这些字节和后面的数据则自动进入数据传输模式。
指令识别功能可关闭，若关闭，则所有数据自动作为数据传输。
